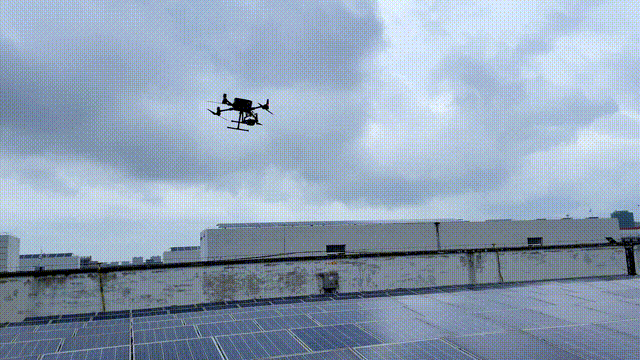

無人機巡檢光伏組件
“北緯N33°58′15.81″ 東經E119°23′52.86″，上升高度60米，返航點已刷新，開始執行任務！”
8月4日，在大唐江蘇發電有限公司新能源分公司所屬淮安光伏廠區內，一架無人機盤旋上升，按照設定巡檢規劃航線，利用機身搭載云臺相機，對光伏設備區域進行自主巡檢。30分鐘時間，無人機便完成了19個屋頂5萬平方米的光伏設備巡檢。
近年來，隨著新能源行業的發展，發電場站巡檢運維工作逐漸向“無人化、智能化、集中化”方向發展。自2021年起，江蘇新能源分公司開始采用基于人工智能技術的自主運維無人機系統以及基于圖像識別的智能故障檢測系統來滿足日常巡檢需求。該系統不受地面障礙物的影響，操作靈活、簡便、高效，極高地提升了巡檢效率，并且可以更加準確定位出機組的潛在隱患。

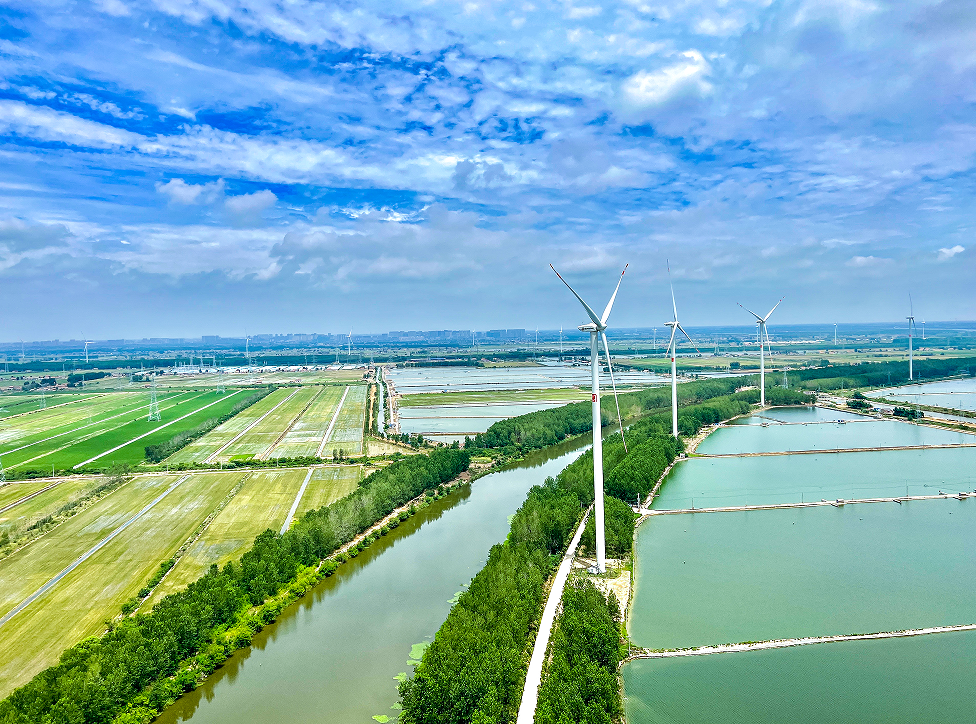

射陽風電場
創新：1+1＞2
“必須加快推動數字化智能運維模式落地！在當今這個時代，我們要加快學習的步伐，用高科技手段、高科技思維克服人工巡檢的短板?！边@是江蘇新能源人的共識，推動運維模式革新勢在必行。
自2020年開始，該公司調研行業先進、總結工作經驗，引進無人機用于前期項目勘測、基建項目建設、風機設備高空巡檢工作。如何準確高效的讓無人機真正與日常巡檢、檢修有機融合，成為該公司不斷探索的創新課題。
今年開始，該公司推行無人機智能巡檢系統，推出以機巡為主、人巡為輔，無人機智能化巡檢和傳統人工精細化巡檢相結合的新型巡檢方式，有效將機巡和人巡的優勢發揮到最大。
無人機智能巡檢具有故障識別、定位準確率高的優點，且數據實時保存，能夠高準確度識別各類故障特征并定位至組件和支路級別，即使是光伏板上指甲蓋大小的熱斑也逃脫不了無人機的“火眼金睛”。
同時，針對升壓變、逆變器、匯流箱內部無人機無法巡檢區域，巡檢人員對癥下藥，采用傳統人工精細化巡檢方式，根據標準巡檢卡對設備內部逐項排查。
通過這種人機分工巡檢方式，實現“1+1＞2”的效果，讓設備缺陷無處遁形。

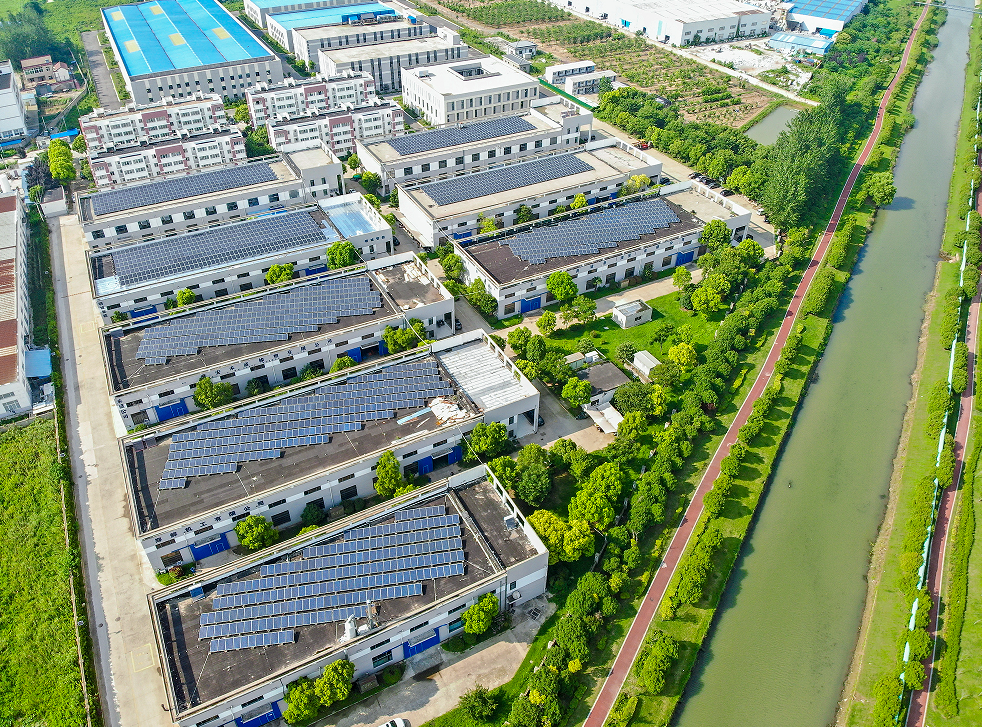

淮安屋頂光伏項目
效率：節約210小時
要把無人機真的用好、用實，就是要用高科技手段去人眼看不到的地方、去人手夠不到的地方、去人體感知不到的地方。
江蘇新能源公司所轄屋頂光伏場站6個，屋頂面積合計35.73萬平方米，涉及房屋建筑108棟；農光互補灌云光伏項目占地743畝，光伏組件距離地面4米；所轄風電場站4個，風電機組100臺。
傳統人工巡檢受制于環境地形，存在巡檢難度大、安全風險高、故障定位困難、數據不便保存等諸多問題：一座2MW的光伏場站往往需要兩名巡檢人員花費至少兩天時間，巡檢效率偏低；以傳統人工巡檢模式，高處的光伏組件和風電機組無法進行詳細、準確的巡檢。
而無人機輕便可靠，調度靈活，使用不受地形環境限制，具備復雜惡劣環境下高精度自動駕駛巡視功能，且能有效保障巡檢人員的安全。一臺無人機搭配兩名飛手，單日可巡檢20MW容量的光伏設備，工作效率相當于傳統人工巡檢的20倍以上。有了無人機，就可以對人工無法巡檢到的光伏組件和風電機組進行精細化巡檢，對設備狀態做到了如指掌。
2022年上半年，該公司共實現無人機巡航92公里，累計巡航時32小時，這種高效率高質量的科技化巡檢比人工巡檢節約210小時。

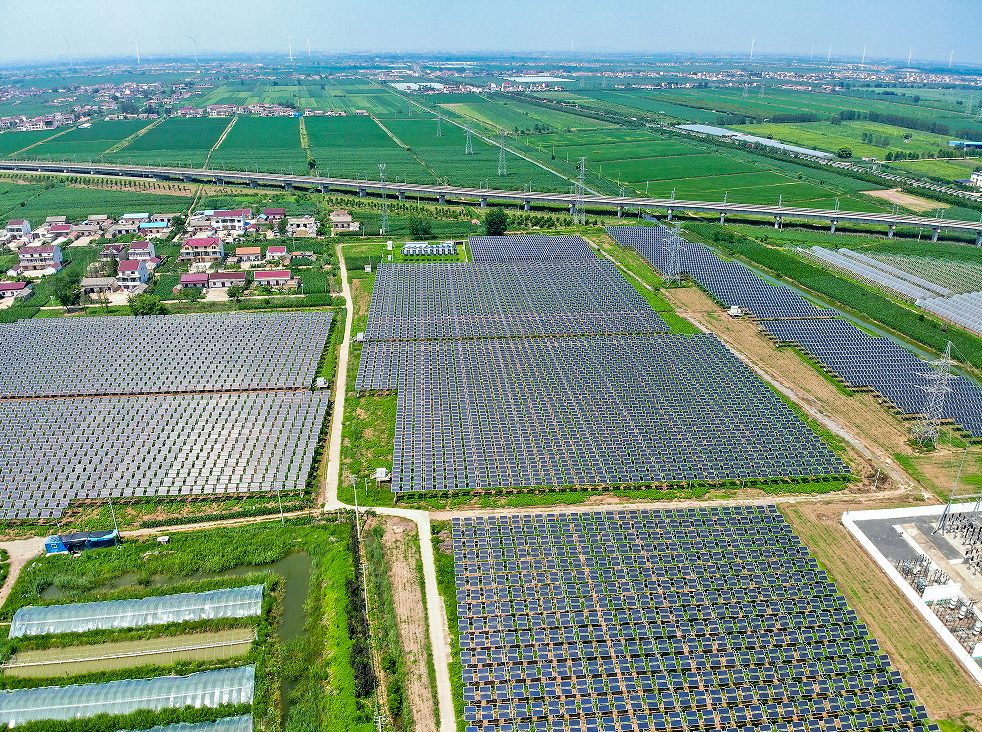

灌云農光互補項目
精準：盡在掌握
“本次無人機巡檢重點巡查葉片主梁區域、前后緣粘接區域、葉片吊點區域、葉尖接閃器粘接區域以及葉片表面是否有腐蝕、破損、開裂等細微隱患?！?021年開始，江蘇新能源公司公司開始探索風電無人機巡檢技術。
隨著集團公司對風機運行管理要求的提高，江蘇新能源公司對風機各部件日常巡檢的各方面要求也隨之提高。傳統的巡檢方式不僅費時耗力，也存在關鍵部位巡檢不到位的情況，更為嚴重的是傳統巡檢方式中的吊籃、回型平臺等工作方式存在一定風險隱患，有效發揮無人機巡檢智能分析的優勢成為“上上策”。

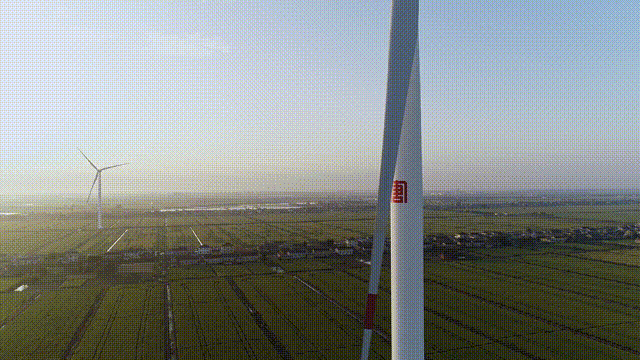

使用無人機機身搭載4k高清攝像頭，在風機葉片附近可以進行懸停，對風機葉片進行近距離多角度拍攝，并在結束后對照片進行分析，可以及時發現風機葉片的腐蝕、開裂、表面裂縫、雷擊損壞等可能出現的問題。
寶應風電場35kV架空線路大多位于農田之上，地形復雜、點多線長面廣，給線路巡視工作帶來極大的難度和挑戰。無人機巡檢能用更廣的視角快速獲取架空線路的圖像資料，有效彌補傳統巡線方式的不足，縮短巡線周期，精準聚焦桿塔附屬金具、絕緣子、線路通道，實現架空線路巡視全方位、無盲區。
巡檢人員針對無人機無法到達的區域進行精細化工作
智能：缺陷管控
“你們看到?jīng)]有，這些黑色的區域就是我們說的光斑現象。巡檢過程中利用紅外熱成像設備觀測光伏組件，是讓光伏電站永葆年輕的寶藏。”此時，無人機巡檢小組組長王維進正在利用無人機捕捉到的畫面向?qū)嵙?xí)生講解巡檢工作的重點難點。
光伏板巡檢主要有熱斑現象、光伏陣列失配現象、光伏電池組件開路和光伏電池組件碎裂等四種故障。熱斑現象是人眼無法捕捉到的，而通過無人機搭載紅外熱成像云臺，便可以迅速從上萬個光伏板中確定異常發熱點，從而判斷光伏板的受損情況，做好預防及補救措施，大幅度削減人工檢測費用。
“我們設置了全新的模式，只要在完成線路飛行任務后，巡檢人員將數據導入服務器，系統就可以自動分析判斷故障，并將故障信息生成巡檢報告?！蓖ㄟ^連續跟蹤分析無人機光伏巡檢數據，“小青新創新工作室”設置了最新的巡檢模式，為日后更高效開展巡檢工作提供了可能。
無人機智能巡檢系統擁有“基礎搭建-航線規劃-數據采集-故障識別-生成報告-智能預警”一整套完善流程，同時利用大數據和云計算建立智能預警算法和診斷模型，提前發現潛在的設備缺陷隱患，實現早預防早發現早治理的良性循環，大大提高設備可靠性。
